MAZDA MODEL CX-9 2019 Manual del propietario (in Spanish)

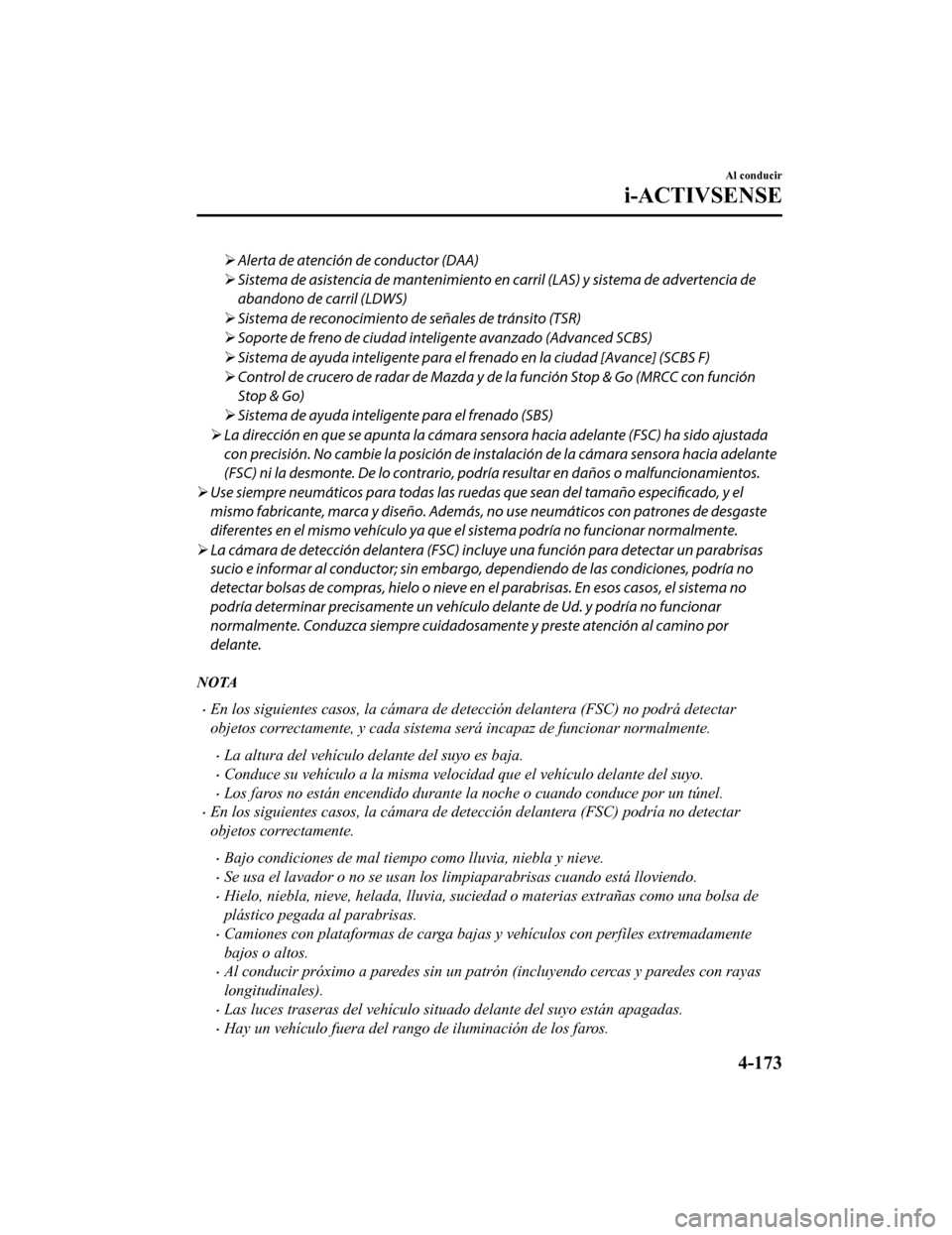

Alerta de atención de conductor (DAA)
 Sistema de asistencia de mantenimiento en carril (LAS) y sistema de advertencia de
abandono de carril (LDWS)
 Sistema de reconocimiento de señales de tránsito (TSR)
 Soporte de freno de ciudad inte ligente avanzado (Advanced SCBS)
 Sistema de ayuda inteligente para el f renado en la ciudad [Avance] (SCBS F)
 Control de crucero de radar de Mazda y de la función Stop & Go (MRCC con función
Stop & Go)
 Sistema de ayuda inteligente para el frenado (SBS)
 La dirección en que se apunta la cámara se nsora hacia adelante (FSC) ha sido ajustada
con precisión. No cambie la posición de in stalación de la cámara sensora hacia adelante
(FSC) ni la desmonte. De lo contrario, po dría resultar en daños o malfuncionamientos.
 Use siempre neumáticos para todas las ruedas que sean del tamaño
especificado, y el
mismo fabricante, marca y diseño. Además, no use neumáticos con patrones de desgaste
diferentes en el mismo vehículo ya que el sistema podría no funcionar normalmente.
 La cámara de detección delantera (FSC) incluye una función para detectar un parabrisas
sucio e informar al conductor; sin embargo, dependiendo de las condiciones, podría no
detectar bolsas de compras, hielo o nieve en el parabrisas. En esos casos, el sistema no
podría determinar precisamente un vehículo delante de Ud. y podría no funcionar
normalmente. Conduzca siempre cuidadosamente y preste atención al camino por
delante.
NOTA
•En los siguientes casos, la cámara de detección delantera (FSC) no podrá detectar
objetos correctamente, y cada sistema será incapaz de funcionar normalmente.
•La altura del vehículo delante del suyo es baja.
•Conduce su vehículo a la misma velocidad que el vehículo delante del suyo.
•Los faros no están encendido durante la noche o cuando conduce por un túnel.
•En los siguientes casos, la cámara de detección delantera (FSC) podría no detectar
objetos correctamente.
•Bajo condiciones de mal tiempo como lluvia, niebla y nieve.
•Se usa el lavador o no se usan los limpiaparabrisas cuando está lloviendo.
•Hielo, niebla, nieve, helada, lluvia, suci edad o materias extrañas como una bolsa de
plástico pegada al parabrisas.
•Camiones con plataformas de carga bajas y vehículos con perfiles extremadamente
bajos o altos.
•Al conducir próximo a paredes sin un patrón (incluyendo cercas y paredes con rayas
longitudinales).
•Las luces traseras del vehículo situado delante del suyo están apagadas.
•Hay un vehículo fuera del rango de iluminación de los faros.
Al conducir
i-ACTIVSENSE
4-173
CX-9_8GC9-SP-17G_Edition1 2017-6-17 15:32:43

•El vehículo está dando una curva cerrada, o al ascender o descender una pendiente
pronunciada.
•Al entrar o salir de un túnel.
•Se carga equipaje pesado que hace que el vehículo se incline.
•Se ilumina con una luz fuerte la parte delantera del vehículo (luz trasera o luz de
carretera de los vehículos que se acercan).
•Hay muchos emisores de luz en el vehículo delante del suyo.
•Cuando el vehículo situado delante del suyo no está equipado con luces traseras o las
luces traseras se apagan durante la noche.
•Se carga equipaje o carga grande en rieles instalados en el techo, cubriendo la cámara
de detección delantera (FSC).
•Gases de escape del vehículo enfrente, arena, nieve y vapor de agua saliendo de pozos
y rejillas, y agua que salpica.
•Al remolcar un vehículo en malfuncionamiento.
•Se conduce el vehículo con neumáticos que tienen un desgaste significativamente
diferente.
•El vehículo se conduce en bajadas o caminos con pozos.
•Hay charcos de agua en el camino.
•Los alrededores están oscuros como durante la noche, tarde o mañana temprana, o en
un túnel o estacionamiento interior.
•El brillo de la iluminación de los faros se reduce o la iluminación de los faros está
reducida debido a la suciedad o una desviación del eje óptico.
•El objeto entra en el punto ciego de la cámara de detección delantera (FSC).
•Una persona u objeto salta hacia el camino desde el costado o se corta por delante
suyo.
•Cambia de carril y se acerca a un vehículo situado delante del suyo.
•Al conducir extremadamente cerca del objeto.
•Cadenas para nieve o neumático de repuesto temporario instalados.
•El vehículo delante del suyo tiene una fo rma especial. Por ejemplo, un vehículo que
remolca una casa rodante o un barco, o un transporte de vehículos transportando un
vehículo con el frente hacia atrás.
•Si la cámara de detección delantera (FSC) no puede funcionar normalmente debido a
contraluz o niebla, el funciona miento del sistema relacionado con la cámara de detección
delantera (FSC) se detiene temporalmente y se encienden las siguientes luces de
advertencia. Sin embargo, esto no indica ningún malfuncionamiento.
•Advertencia de faros LED adaptativos (ALH) (ámbar)
•Indicación de advertencia del sistema de asistencia de mantenimiento de carril (LAS) y
el sistema de advertencia de abandono de carril (LDWS)
•Indicación de advertencia del control de crucero de radar de Mazda y de la función
Stop & Go (MRCC con función Stop & Go)
Al conducir
i-ACTIVSENSE
4-174
CX-9_8GC9-SP-17G_Edition1 2017-6-17 15:32:43

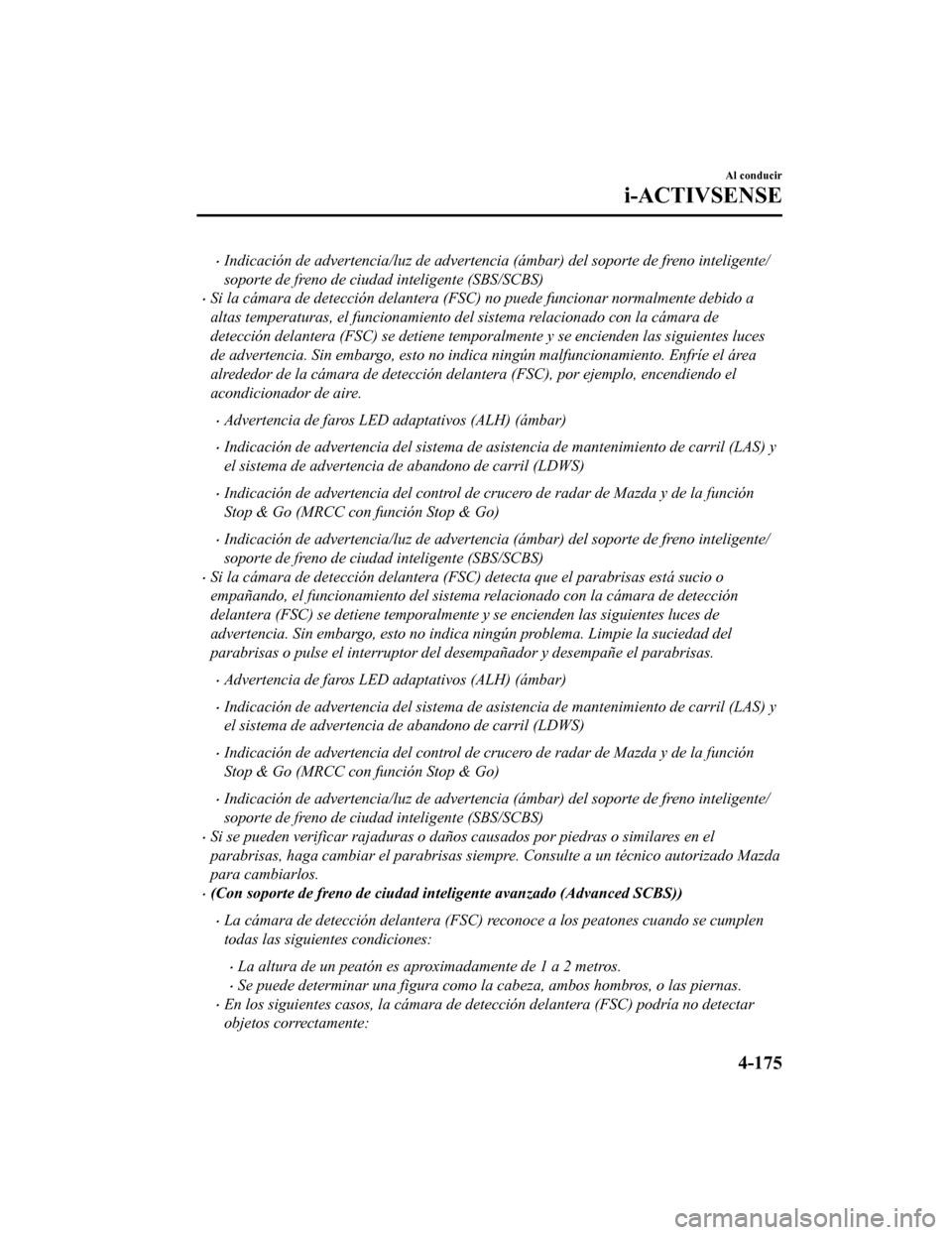

•Indicación de advertencia/luz de advertencia (ámbar) del soporte de freno inteligente/
soporte de freno de ciudad inteligente (SBS/SCBS)
•Si la cámara de detección delantera (FSC) no puede funcionar normalmente debido a
altas temperaturas, el funcionamiento del sistema relacionado con la cámara de
detección delantera (FSC) se detiene temporalmente y se encienden las siguientes luces
de advertencia. Sin embargo, esto no indi ca ningún malfuncionamiento. Enfríe el área
alrededor de la cámara de detección delantera (FSC), por ejemplo, encendiendo el
acondicionador de aire.
•Advertencia de faros LED adaptativos (ALH) (ámbar)
•Indicación de advertencia del sistema de asistencia de mantenimiento de carril (LAS) y
el sistema de advertencia de abandono de carril (LDWS)
•Indicación de advertencia del control de crucero de radar de Mazda y de la función
Stop & Go (MRCC con función Stop & Go)
•Indicación de advertencia/luz de advertencia (ámbar) del soporte de freno inteligente/
soporte de freno de ciudad inteligente (SBS/SCBS)
•Si la cámara de detección delantera (FSC ) detecta que el parabrisas está sucio o
empañando, el funcionamiento del sistema relacionado con la cámara de detección
delantera (FSC) se detiene temporalmente y se encienden las siguientes luces de
advertencia. Sin embargo, esto no indica ningún problema. Limpie la suciedad del
parabrisas o pulse el interruptor del desempañador y desempañe el parabrisas.
•Advertencia de faros LED adaptativos (ALH) (ámbar)
•Indicación de advertencia del sistema de asistencia de mantenimiento de carril (LAS) y
el sistema de advertencia de abandono de carril (LDWS)
•Indicación de advertencia del control de crucero de radar de Mazda y de la función
Stop & Go (MRCC con función Stop & Go)
•Indicación de advertencia/luz de advertencia (ámbar) del soporte de freno inteligente/
soporte de freno de ciudad inteligente (SBS/SCBS)
•Si se pueden verificar rajaduras o daños causados por piedras o similares en el
parabrisas, haga cambiar el parabrisas siempre. Consulte a un técnico autorizado Mazda
para cambiarlos.
•(Con soporte de freno de ciudad inteligente avanzado (Advanced SCBS))
•La cámara de detección delantera (FSC) reconoce a los peatones cuando se cumplen
todas las siguientes condiciones:
•La altura de un peatón es aproximadamente de 1 a 2 metros.
•Se puede determinar una figura como la cabeza, ambos hombros, o las piernas.
•En los siguientes casos, la cámara de detección delantera (FSC) podría no detectar
objetos correctamente:
Al conducir
i-ACTIVSENSE
4-175
CX-9_8GC9-SP-17G_Edition1 2017-6-17 15:32:43

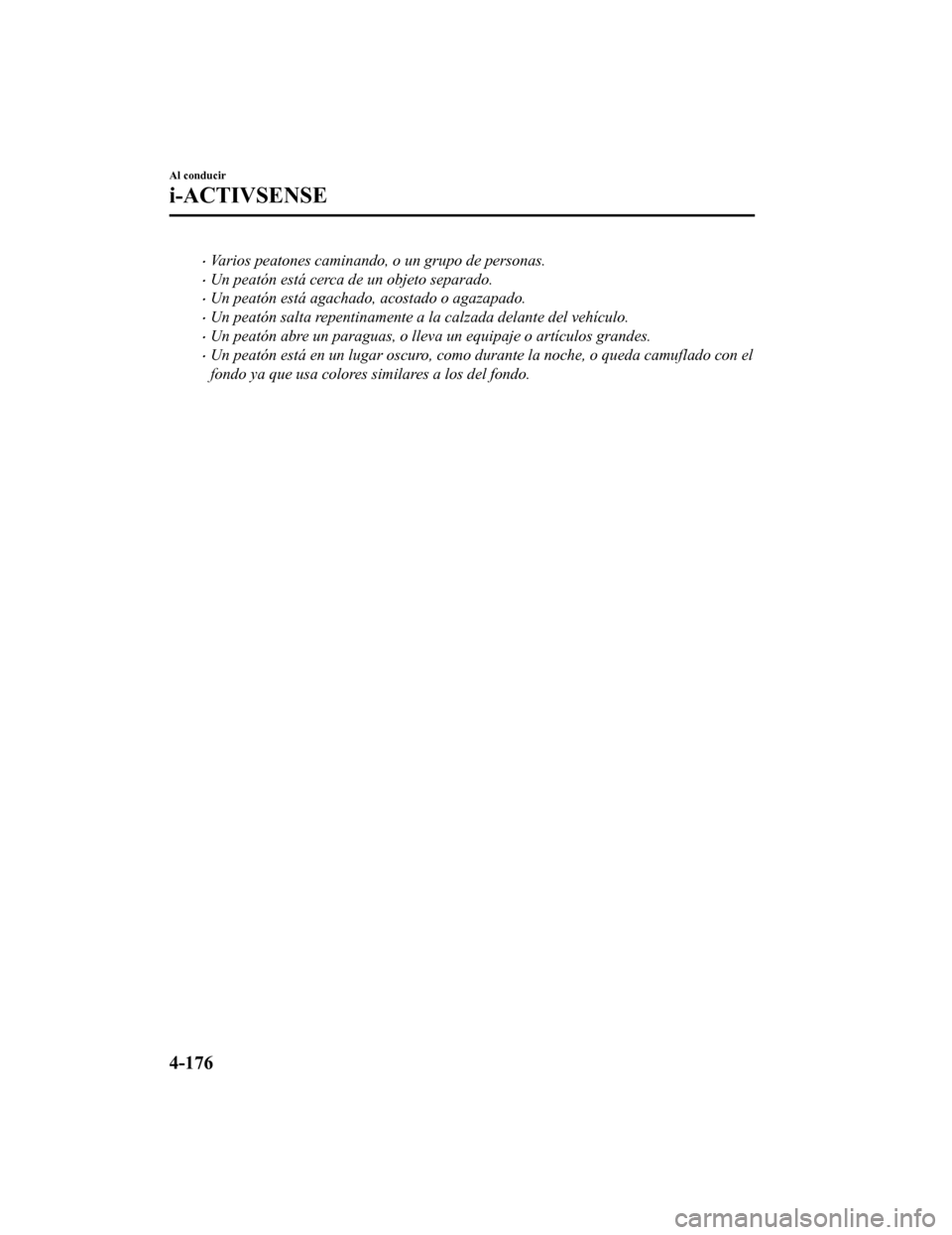

•Varios peatones caminando, o un grupo de personas.
•Un peatón está cerca de un objeto separado.
•Un peatón está agachado, acostado o agazapado.
•Un peatón salta repentinamente a la calzada delante del vehículo.
•Un peatón abre un paraguas, o lleva un equipaje o artículos grandes.
•Un peatón está en un lugar oscuro, como durante la noche, o queda camuflado con el
fondo ya que usa colores similares a los del fondo.
Al conducir
i-ACTIVSENSE
4-176
CX-9_8GC9-SP-17G_Edition12017-6-17 15:32:43

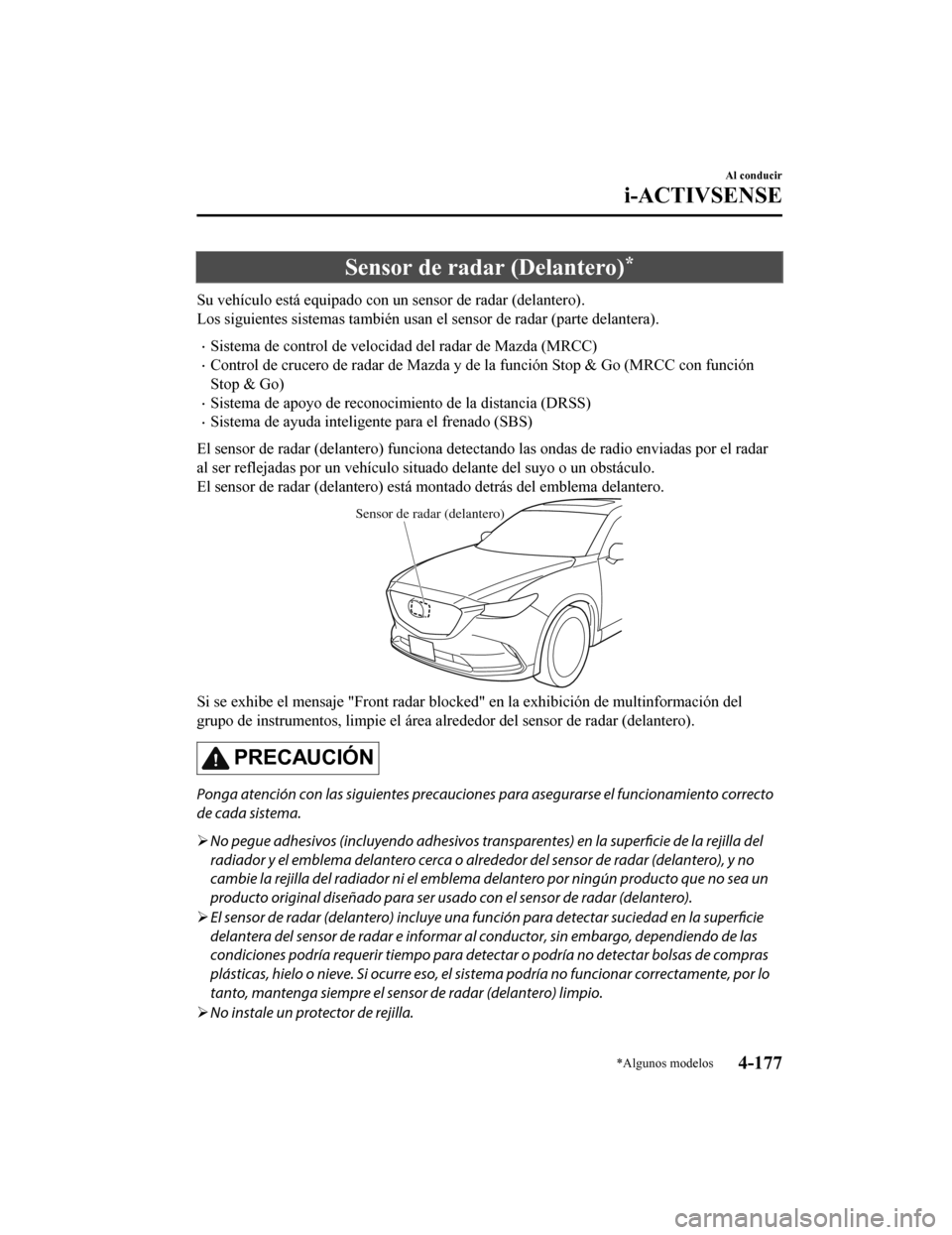

Sensor de radar (Delantero)*
Su vehículo está equipado con un sensor de radar (delantero).
Los siguientes sistemas también usan el sensor de radar (parte delantera).
•Sistema de control de velocidad del radar de Mazda (MRCC)
•Control de crucero de radar de Mazda y de la función Stop & Go (MRCC con función
Stop & Go)
•Sistema de apoyo de reconocimiento de la distancia (DRSS)
•Sistema de ayuda inteligente para el frenado (SBS)
El sensor de radar (delantero) funciona detectando las ondas de radio enviadas por el radar
al ser reflejadas por un vehículo situado delante del suyo o un obstáculo.
El sensor de radar (delantero) está montado detrás del emblema delantero.
Sensor de radar (delantero)
Si se exhibe el mensaje "Front radar blocked" en la exhibición de multinformación del
grupo de instrumentos, limpie el área alrededor del sensor de radar (delantero).
PRECAUCIÓN
Ponga atención con las siguientes precauciones para asegurarse el funcionamiento correcto
de cada sistema.
 No pegue adhesivos (incluyendo adhesivos transp arentes) en la superficie de la rejilla del
radiador y el emblema delantero cerca o alrededor del sensor de radar (delantero), y no
cambie la rejilla del radiador ni el emblema delantero por ningún producto que no sea un
producto original diseñado para ser us ado con el sensor de radar (delantero).
 El sensor de radar (delantero) incluye una func ión para detectar suciedad en la superficie
delantera del sensor de radar e informar al conductor, sin embargo, dependiendo de las
condiciones podría requerir tiempo para detectar o podría no detectar bolsas de compras
plásticas, hielo o nieve. Si oc urre eso, el sistema podría no funcionar correctamente, por lo
tanto, mantenga siempre el sensor de radar (delantero) limpio.
 No instale un protector de rejilla.
Al conducir
i-ACTIVSENSE
*Algunos modelos4-177
CX-9_8GC9-SP-17G_Edition1 2017-6-17 15:32:43

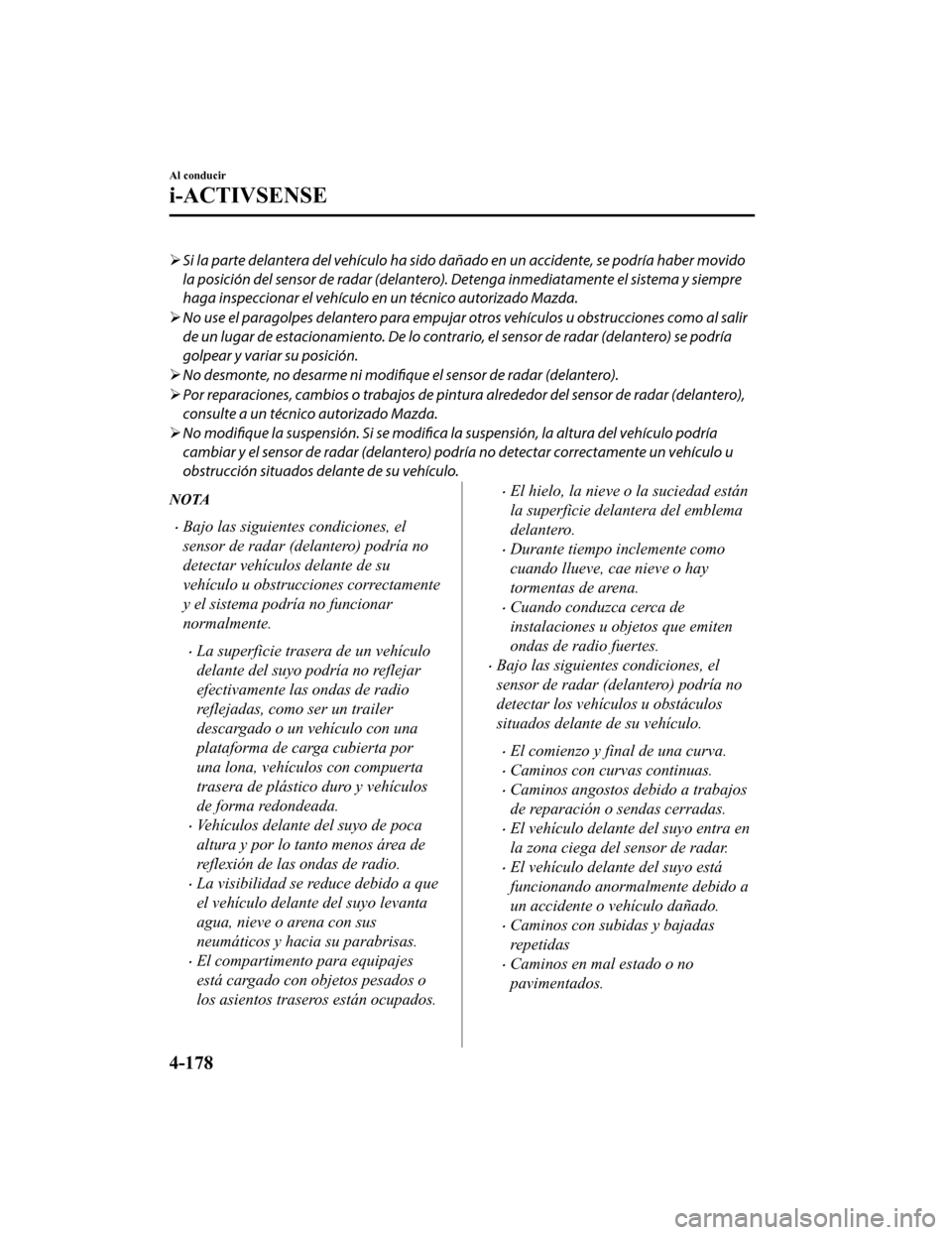

Si la parte delantera del vehículo ha sido da ñado en un accidente, se podría haber movido
la posición del sensor de radar (delantero). Detenga inmediatamente el sistema y siempre
haga inspeccionar el vehículo en un técnico autorizado Mazda.
 No use el paragolpes delantero para empujar otros vehículos u obstrucciones como al salir
de un lugar de estacionamiento. De lo contrario, el sensor de radar (delantero) se podría
golpear y variar su posición.
 No desmonte, no desarme ni
modifique el sensor de radar (delantero).
 Por reparaciones, cambios o trabajos de pintur a alrededor del sensor de radar (delantero),
consulte a un técnico autorizado Mazda.
 No modifique la suspensión. Si se modifica la suspensión, la altura del vehículo podría
cambiar y el sensor de radar (delantero) podr ía no detectar correctamente un vehículo u
obstrucción situados delante de su vehículo.
NOTA
•Bajo las siguientes condiciones, el
sensor de radar (delantero) podría no
detectar vehículos delante de su
vehículo u obstrucciones correctamente
y el sistema podría no funcionar
normalmente.
•La superficie trasera de un vehículo
delante del suyo podría no reflejar
efectivamente las ondas de radio
reflejadas, como ser un trailer
descargado o un vehículo con una
plataforma de carga cubierta por
una lona, vehículos con compuerta
trasera de plástico duro y vehículos
de forma redondeada.
•Vehículos delante del suyo de poca
altura y por lo tanto menos área de
reflexión de las ondas de radio.
•La visibilidad se reduce debido a que
el vehículo delante del suyo levanta
agua, nieve o arena con sus
neumáticos y hacia su parabrisas.
•El compartimento para equipajes
está cargado con objetos pesados o
los asientos traseros están ocupados.
•El hielo, la nieve o la suciedad están
la superficie delantera del emblema
delantero.
•Durante tiempo inclemente como
cuando llueve, cae nieve o hay
tormentas de arena.
•Cuando conduzca cerca de
instalaciones u objetos que emiten
ondas de radio fuertes.
•Bajo las siguientes condiciones, el
sensor de radar (delantero) podría no
detectar los vehículos u obstáculos
situados delante de su vehículo.
•El comienzo y final de una curva.
•Caminos con curvas continuas.
•Caminos angostos debido a trabajos
de reparación o sendas cerradas.
•El vehículo delante del suyo entra en
la zona ciega del sensor de radar.
•El vehículo delante del suyo está
funcionando anormalmente debido a
un accidente o vehículo dañado.
•Caminos con subidas y bajadas
repetidas
•Caminos en mal estado o no
pavimentados.
Al conducir
i-ACTIVSENSE
4-178
CX-9_8GC9-SP-17G_Edition1 2017-6-17 15:32:43

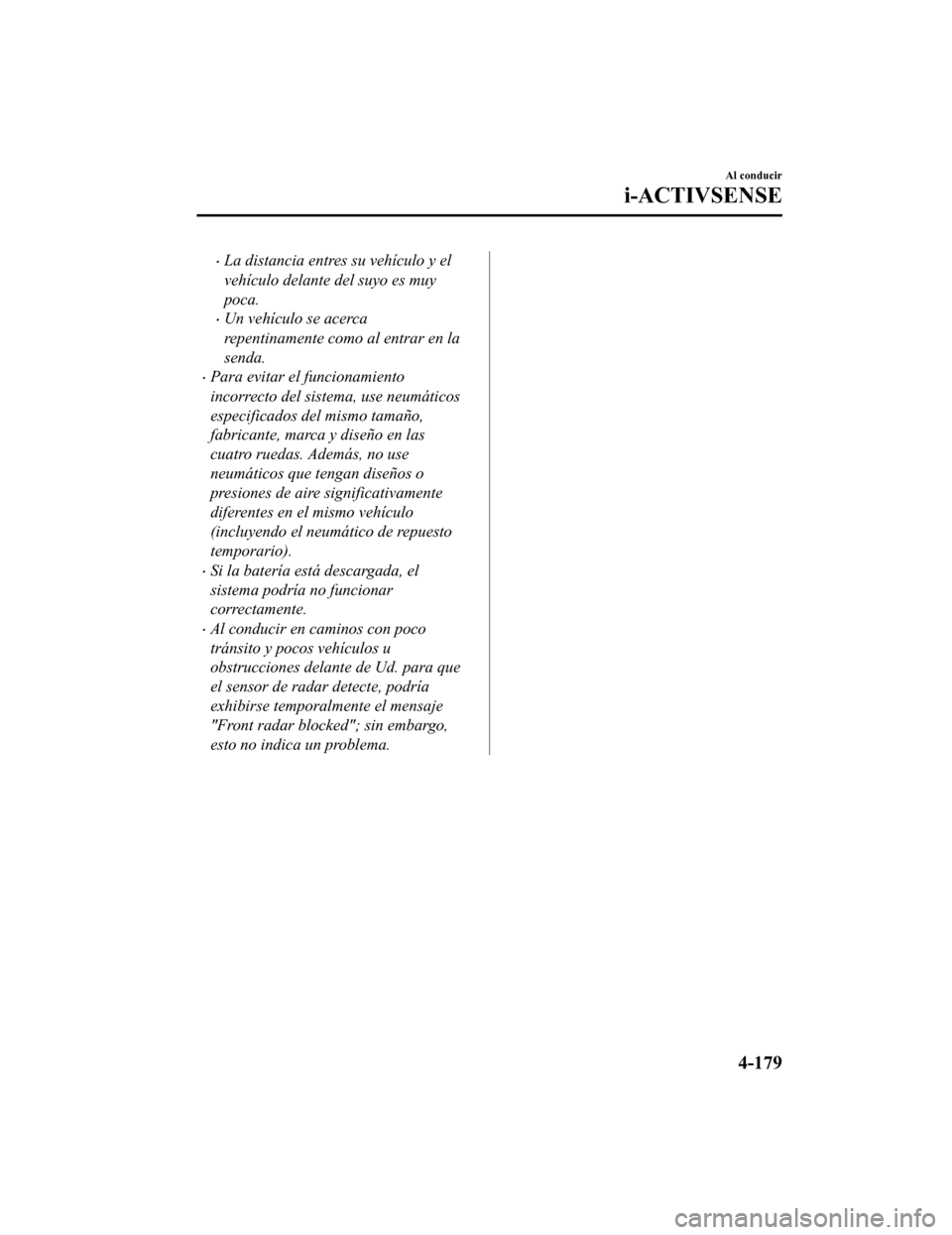

•La distancia entres su vehículo y el
vehículo delante del suyo es muy
poca.
•Un vehículo se acerca
repentinamente como al entrar en la
senda.
•Para evitar el funcionamiento
incorrecto del sistema, use neumáticos
especificados del mismo tamaño,
fabricante, marca y diseño en las
cuatro ruedas. Además, no use
neumáticos que tengan diseños o
presiones de aire significativamente
diferentes en el mismo vehículo
(incluyendo el neumático de repuesto
temporario).
•Si la batería está descargada, el
sistema podría no funcionar
correctamente.
•Al conducir en caminos con poco
tránsito y pocos vehículos u
obstrucciones delante de Ud. para que
el sensor de radar detecte, podría
exhibirse temporalmente el mensaje
"Front radar blocked"; sin embargo,
esto no indica un problema.
Al conducir
i-ACTIVSENSE
4-179
CX-9_8GC9-SP-17G_Edition12017-6-17 15:32:43

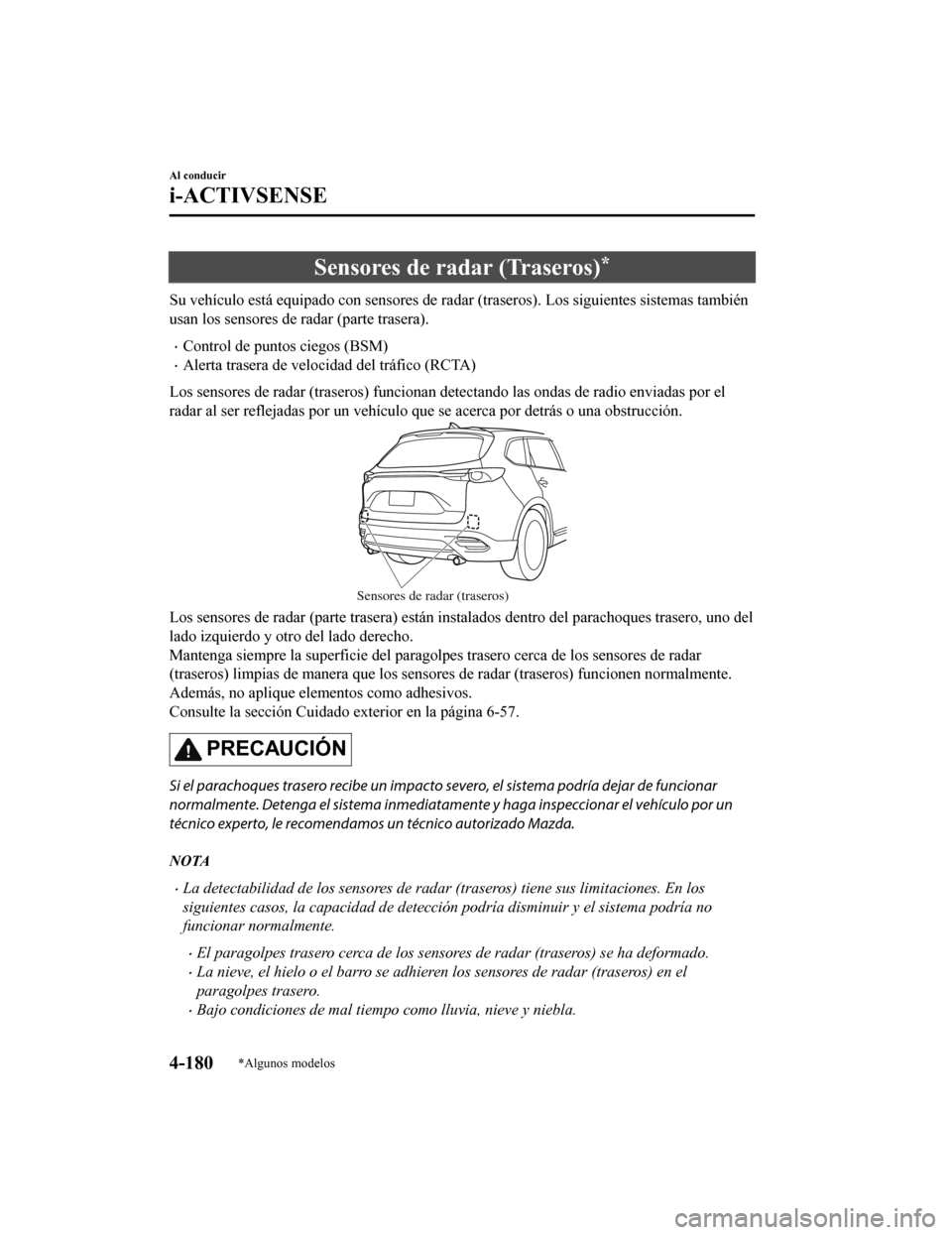

Sensores de radar (Traseros)*
Su vehículo está equipado con sensores de radar (traseros). Los siguientes sistemas también
usan los sensores de radar (parte trasera).
•Control de puntos ciegos (BSM)
•Alerta trasera de velocidad del tráfico (RCTA)
Los sensores de radar (traseros) funcionan detectando las ondas de radio enviadas por el
radar al ser reflejadas por un vehículo que se acerca por detrás o una obstrucción.
Sensores de radar (traseros)
Los sensores de radar (parte tra sera) están instalados dentro del parachoques trasero, uno del
lado izquierdo y otro del lado derecho.
Mantenga siempre la superficie del paragolpes trasero cerca de los sensores de radar
(traseros) limpias de manera que los sensores de radar (trasero s) funcionen normalmente.
Además, no aplique elementos como adhesivos.
Consulte la sección Cuidado exterior en la página 6-57.
PRECAUCIÓN
Si el parachoques trasero recibe un impacto severo, el sistema podría dejar de funcionar
normalmente. Detenga el sistema inmediatamente y haga inspeccionar el vehículo por un
técnico experto, le recomendamos un técnico autorizado Mazda.
NOTA
•La detectabilidad de los sensores de radar (traseros) tiene sus limitaciones. En los
siguientes casos, la capacidad de detección podría disminuir y el sistema podría no
funcionar normalmente.
•El paragolpes trasero cerca de los sensores de radar (traseros) se ha deformado.
•La nieve, el hielo o el barro se adhieren los sensores de radar (traseros) en el
paragolpes trasero.
•Bajo condiciones de mal tiempo como lluvia, nieve y niebla.
Al conducir
i-ACTIVSENSE
4-180*Algunos modelos
CX-9_8GC9-SP-17G_Edition1 2017-6-17 15:32:43

•Bajo las siguientes condiciones, los sensores de radar (traseros) no pueden detectar
objetos o podría resultar difícil detectarlos.
•Objetos estacionarios en un camino o a un lado del camino como pequeños vehículos
de dos ruedas, bicicletas, transeúntes, animales, y carritos de supermercado.
•Las formas de vehículos que no reflejan bien ondas de radar como trailers vacíos de
poca altura y automóviles deportivos.
•Los vehículos se envían con la dirección de los sensores de radar (traseros) ajustada para
cada vehículo a una condición de carga del vehículo de manera que los sensores de radar
(traseros) detecten correctamente los vehículos que se aproximan. Si la dirección de los
sensores de radar (traseros) se ha desviado por alguna razón, haga inspeccionar el
vehículo en un técnico experto, le recomendamos un técnico autorizado Mazda.
•Por reparaciones o cambios en los sensores de radar (traseros), o paragolpes, pintura, y
cambios cercanos a los sensores de radar, consulte a un técnico experto, le
recomendamos un técnico autorizado Mazda.
•Desactive el sistema cuando arrastre un trailer o cuando haya un accesorio como un
portabicicletas en la parte trasera del vehículo. De lo contrario, las ondas de radio
emitidas por el radar se bloquearán haciendo que el sistema no funcione normalmente.
•Los sensores de radar están regulados por las leyes de ondas de radio correspondientes a
cada país que se conduce el vehículo. Si el vehículo se utiliza en un país extranjero,
podría ser necesaria una autorización especial del país en el que se conduzca el vehículo.
Al conducir
i-ACTIVSENSE
4-181
CX-9_8GC9-SP-17G_Edition12017-6-17 15:32:43

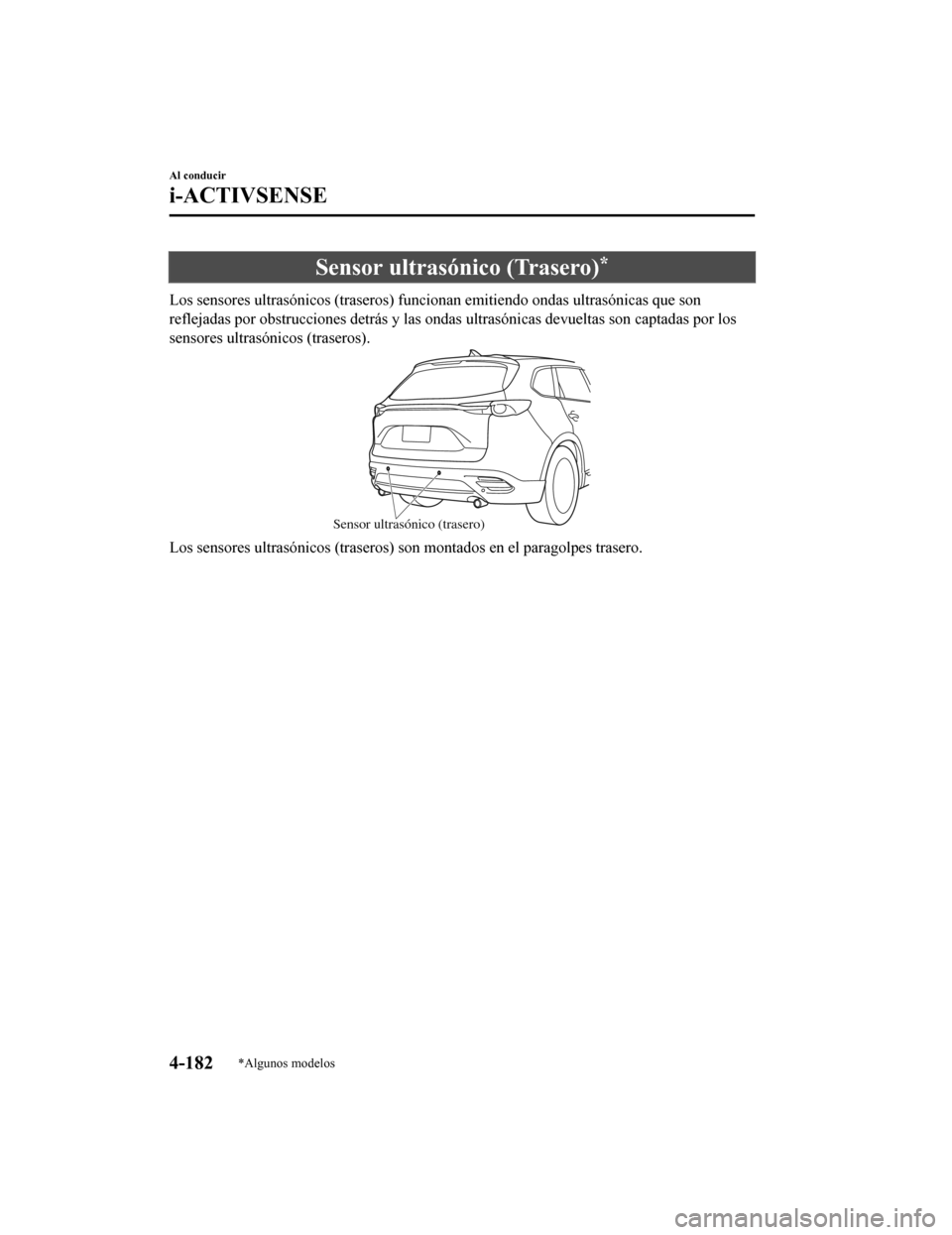

Sensor ultrasónico (Trasero)*
Los sensores ultrasónicos (traseros) funcionan emitiendo ondas ultrasónicas que son
reflejadas por obstrucciones detrás y las ondas ultrasónicas de vueltas son captadas por los
sensores ultrasónicos (traseros).
Sensor ultrasónico (trasero)
Los sensores ultrasónicos (traseros) son montados en el paragol pes trasero.
Al conducir
i-ACTIVSENSE
4-182*Algunos modelos
CX-9_8GC9-SP-17G_Edition1 2017-6-17 15:32:43
